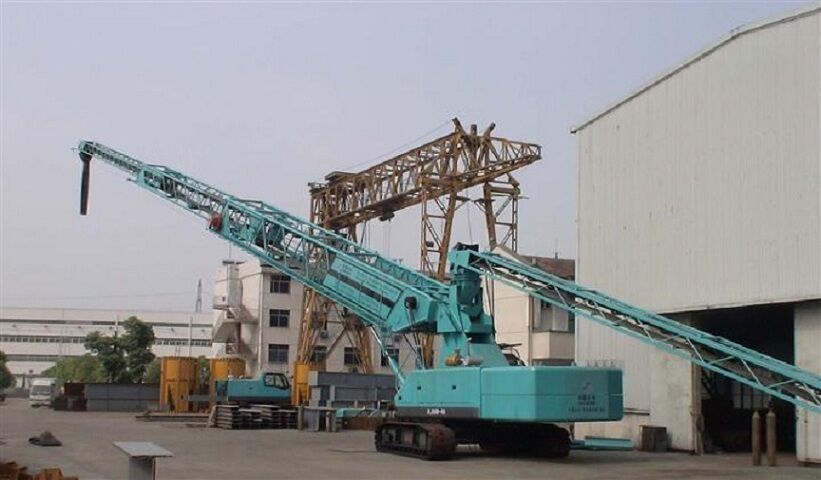

一:混凝土布料機整機
1.1底盤類別：履帶式，履帶中心距可調
1.2底盤型號：QUY80A
1.3布料范圍：22-60m
1.4輸送物料zui大粒徑：150mm
1.5輸送能力：理論250m3/h（三級配混凝土），實際產量為80～120 m3/h
1.6行走驅動方式：液壓
1.7行走速度：1.3km/h
1.8爬坡能力：15%
1.9履帶接地比壓：0.11MPa
1.10底盤離地間隙：0.4m
1.11上料皮帶：600mm
1.12設備總重量：135t
二:混凝土布料機布料系統
2.1布料皮帶機膠帶寬度：600mm,尼龍帶
2.2皮帶機膠帶移動速度：0～3.8m/s（無級調速）
2.3布料臂架回轉驅動方式：液壓
2.4布料臂架zui大回轉角度：359°
2.5布料臂架zui大回轉速度：3.2rpm
2.6布料臂架zui大仰角：25°
2.7布料臂架zui小俯角：-10°
2.8布料臂架節數：四節
2.9布料臂架zui大伸縮長度：60m
2.10布料臂架完全伸出時間：6分鐘
2.11布料皮帶驅動、布料臂架伸縮驅動：電動
2.12布料皮帶機電機功率：45Kw 配變頻器
2.13布料臂架伸縮驅動電機功率：22Kw,含減速器
三:混凝土布料機上料系統
3.1上料皮帶機膠帶寬度：600mm,尼龍帶
3.2上料皮帶機機長：18m
3.3上料皮帶驅動方式：電動
3.4皮帶機膠帶移動速度：0～3.8m/s（無級調速）
3.5上料皮帶機電機功率：30Kw,配變頻器
四:混凝土布料機控制、監控系統
4.1控制系統：V=220v，I=2A；溫度60度以下
4.2監控系統：V=220v，I=2A；溫度60度以下
