MT08 ~ MT63 H/L
抽屜式斷路器
斷路器選擇

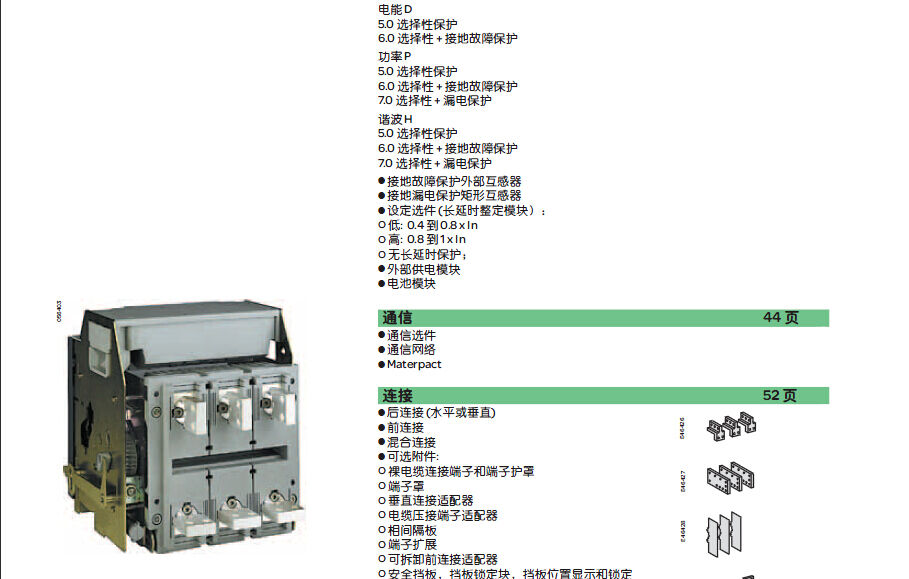

MT 抽屜式斷路器基本型
由5個部分組成:
p 斷路器本體
p 控制單元
p 抽架
p 上端接線
p 下端接線
可選擇增加通信選件及各種附件
斷路器本體 + 抽架≤ 4000A
斷路器本體 + 抽架 ≥ 4000A
E46448Masterpact MT 七種分斷類型
N1 - 標準型，適用于分斷低等級短路電流
N2 - 適用于一般的應用場合
H1 - 適用于分斷工業環境的高等級短路電流或兩臺變壓器并聯運行的電氣
系統中
H1b - 適用于短路電流較大的工業行業
H2 - 高性能型，適用于可能產生非常高短路電流的重工業領域
H3 - 適用于既需要高性能的分斷能力，又需要高水平配合的場合
L1 - 具有高限流能力，用以保護饋電單元或當變壓器額定功率提高時，提
高開關柜的性能水平
