產品簡介

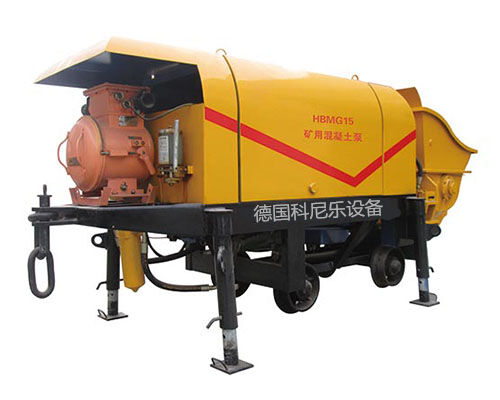

HBMG15/8-22SZ是一種帶有軌道輪和拖動機構的礦用混凝土輸送泵為隔爆、全液壓型煤礦用混凝土泵，采用電機驅動，廣泛適用于煤礦井下工作環境。
主要用途
1.非常適用于礦井下狹窄空間的混凝土施工作業。
2.可以用作混凝土巷道支護、壁厚充填、鋪設底板。
3.可以對井下采空區進行充填。
4.可以快速完成隔離采空區和封閉廢棄巷道。
5.可以回填井下固體廢料，解決煤矸石排放。
6.可以回收留設的保安煤柱，實現“無煤柱開采”。
主要技術參數
|
項目 |
單位 |
HBMG15/8-22SZ |
HBMG30/12-75S |
|
最大理論混凝土輸送量 |
M3/h |
16 |
31 |
|
最大理論泵送壓力 |
Mpa |
8 |
12 |
|
分配閥形式 |
|
S管擺閥 |
S管擺閥 |
|
輸送管公稱直徑 |
mm |
Φ80 |
Φ100 |
|
最大理論輸送距離（水平/垂直） |
m |
350/115 |
535/180 |
|
泵送油缸缸徑/行程 |
mm |
80/600 |
100/1000 |
|
混凝土輸送缸缸徑/行程 |
mm |
140/600 |
160x1000 |
|
料斗容積/上料高度 |
m3/mm |
0.28/1100 |
0.35/1100 |
|
最大骨料尺寸 |
mm |
30 |
30 |
|
混凝土塌落度 |
mm |
80~220 |
80~220 |
|
電機功率/轉速 |
Kw(r/min) |
22/1470 |
75KW |
|
電源電壓/頻率 |
V/Hz |
(380/660)/50 |
(380/660)/50 |
|
油箱容積 |
L |
200 |
450 |
|
清潔方式 |
/ |
高壓水洗 |
高壓水洗 |
|
外形尺寸 |
mm |
3720x1360x1500 |
主機：4024x1533x1500 動力：3790x1533x1640 |
|
整機質量 |
kg |
2300 |
4950 |
競爭優勢
一、主油泵
采用合資品牌恒功率變量柱塞泵，恒功率控制有效防止電機、柴油機過載，比常規齒輪泵承受更高的壓力和負載。
二、動力系統
電機細石泵采用國內外知名品牌上海品星防爆電機、西門子貝得防爆電機。
三、料斗裝置
加大料斗容積加上柵欄配備振動電機，滿足泵送細石混凝土的要求。
四、電控系統
主要電器采用施耐德，LS品牌，正泰。
五、 散熱系統
采用風冷或水冷雙冷卻系統，不僅適用于高溫氣候，而且適用于嚴寒氣候，有效控制液壓系統油溫，保障了設備運行的安全可靠性。
六、 集中潤滑系統
由一個柱塞泵將潤滑劑注入到主管線中，并通過分配器將潤滑劑分配到各潤滑點。“點對點”潤滑保障關鍵部件免受磨損。
七、S管閥
S管閥采用高錳鋼整體鑄造成型，易磨損面采用抗磨材料堆焊，具有耐高壓與耐磨損雙層優點；內腔過渡圓滑，混凝土在內流動暢通，泵送性能進一步提高；花鍵軸采用合金材料進行特殊表面處理，提高了耐磨性及疲勞強度。
八、眼鏡板、切割環
眼鏡板、切割環采用硬質合金鑲嵌制造，經久耐用。
九、液壓管路接頭
膠管由意大利阿法格瑪或美國蓋茨成套提供。
十、全液控液壓系統特點及優勢
●延長部件壽命：全新的液控換向系統，泵送、S管分配交替換向動作無需電信號參與，換向沖擊小，噪音低，明顯提高了液壓泵、液壓閥的壽命。
●提高設備可靠性：全液控液壓系統省去電控信號的中間環節，大大提高整套設備運行可靠性。
●減少維修費用：全液控換向液壓系統，刪去了電控換向系統中極易損壞的四大部件，減少了設備的維修費用。
本公司主營德國科尼樂品牌產品，采用德國機械核心技術，完善混凝土類機械性能，歡迎大家前來咨詢。咨詢電話：18563927898
